ОПИСАНИЕ

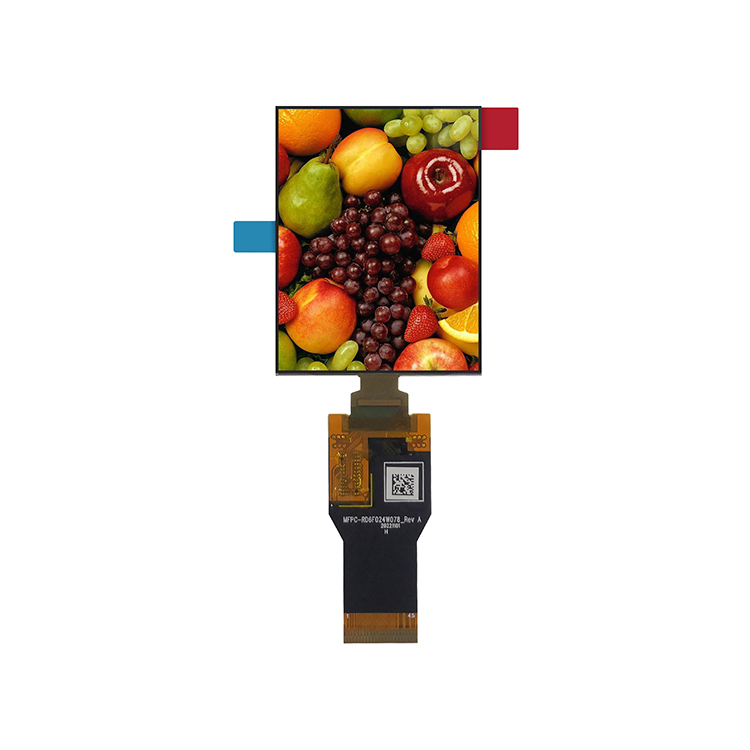

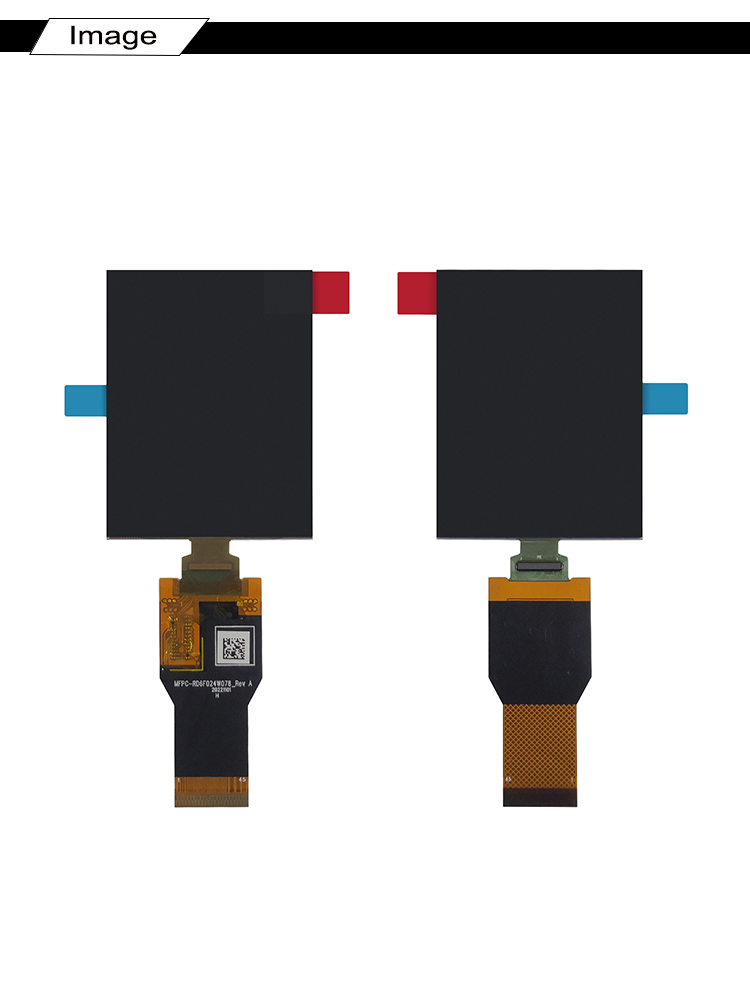

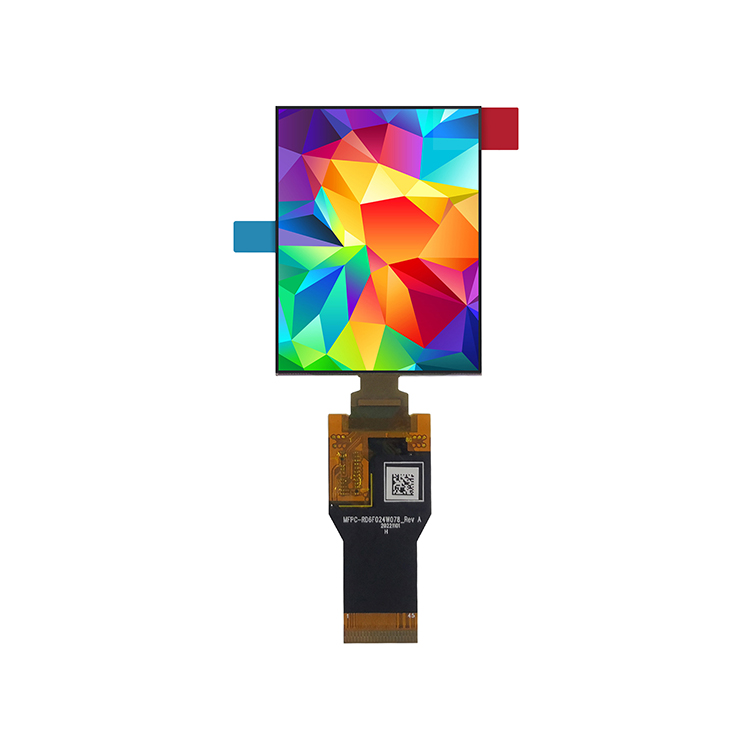

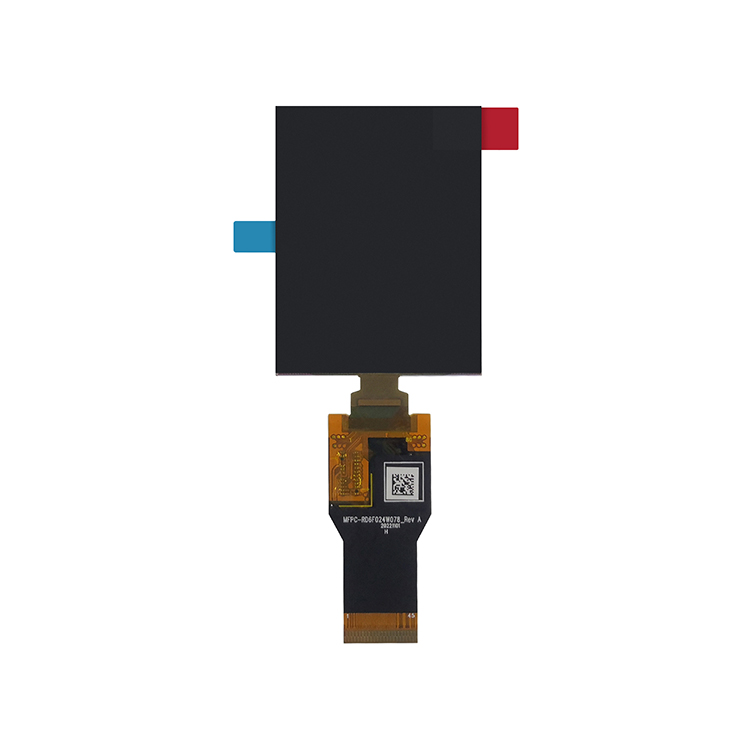

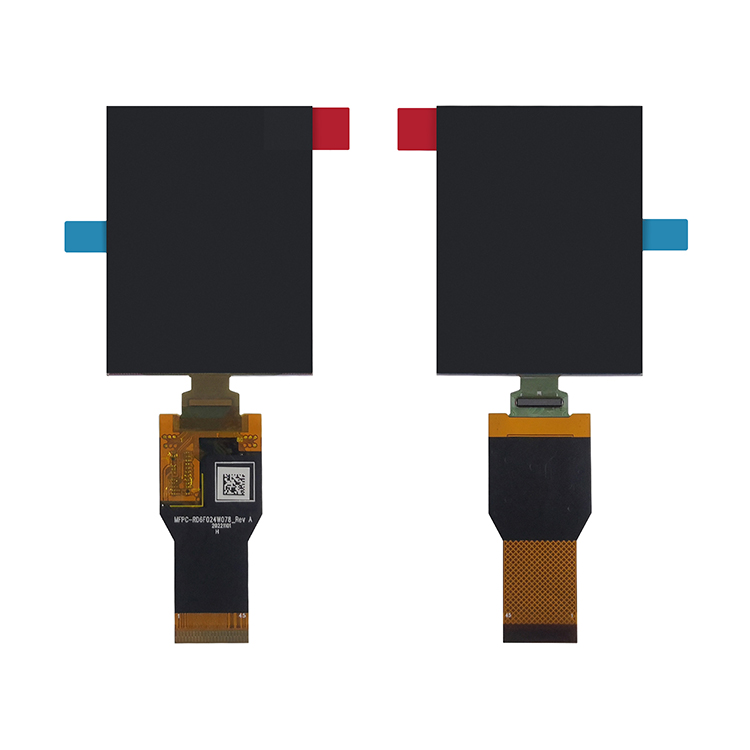

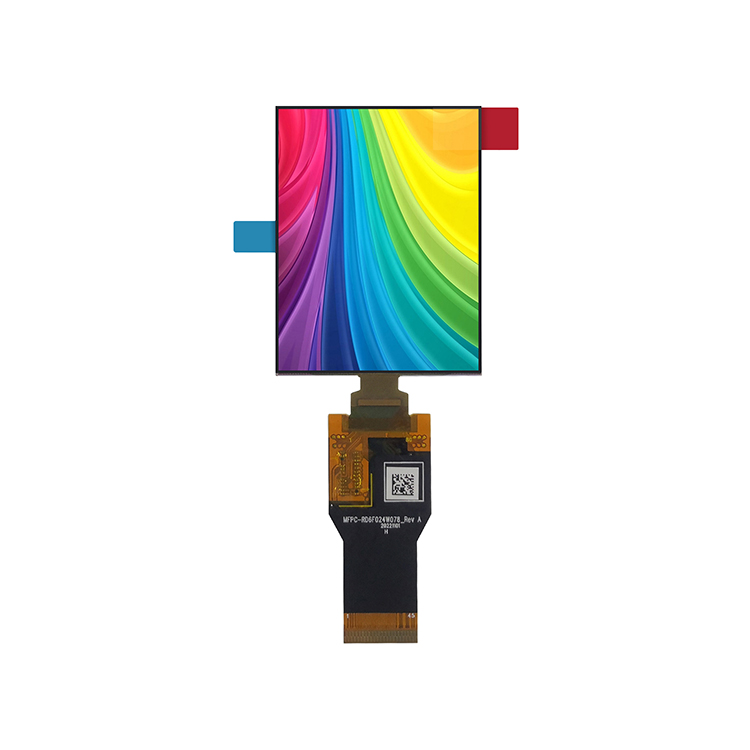

Описываемый здесь 2,4-дюймовый модуль AMOLED-дисплея оснащен панелью с разрешением 450RGB×600, управляемой контроллером RM690B0. Дисплей обеспечивает полноцветное изображение с яркостью 800 кд/м² и сверхвысоким коэффициентом контрастности 100 000:1. Благодаря использованию жесткой (ригидной) структуры AMOLED, модуль поддерживает интерфейсы SPI, MCU и MIPI через 45-контактный разъем, гарантируя широкую совместимость со встраиваемыми платформами. Благодаря 24-битной глубине цвета, плотности пикселей 311 PPI и частоте обновления 60 Гц, дисплей обеспечивает стабильное изображение высокой четкости в диапазоне рабочих температур от -20℃ до +80℃.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Parameter	Specification
Display Mode	Rigid AMOLED
Display Size	2.4 inch
Resolution	450RGB × 600
Display Format	Full Color OLED
Color Depth	16.7M (24-bit)
Brightness	800 cd/m²
Contrast Ratio	100,000:1
Pixel Density	311 PPI
Pixel Size	81.6 × 81.6 μm
Pixel Pitch	81.6 μm
Viewing Direction	All Viewing Angle
Frame Rate	60 Hz
Driver IC	RM690B0
Interface	SPI / MCU / MIPI
Outline Dimensions	38.72 × 51.56 mm
View Area	36.72 × 48.96 mm
Pixel Aspect Ratio	3:4
Pin Count	45 Pins
Operating Temperature	-20℃ to +80℃
Storage Temperature	-40℃ to +80℃

Архитектура AMOLED и визуальные характеристики

Механизм самосветящегося дисплея

Технология жестких AMOLED-панелей, применяемая в данном модуле, позволяет каждому пикселю излучать свет независимо от остальных, устраняя необходимость в системе подсветки. Такая структура значительно повышает контрастность и обеспечивает отображение «истинно черного» цвета, что способствует созданию изображения с превосходной глубиной и четкостью.

Разрешение и структура пикселей

Разрешение 450RGB×600 имеет соотношение сторон 3:4, что оптимально подходит для вертикально ориентированных интерфейсов. Благодаря размеру пикселя 81,6 × 81,6 мкм и плотности 311 пикселей на дюйм дисплей обеспечивает высокую детализацию изображения, позволяя четко отображать текст и плавные графические элементы. Глубина цвета и стабильность яркости
Поддерживая 16,7 миллиона цветов благодаря 24-битной глубине, данный модуль обеспечивает точную цветопередачу и плавность цветовых переходов. Уровень яркости 800 кд/м² гарантирует отличную читаемость изображения в самых разнообразных условиях освещения, а коэффициент контрастности 100 000:1 обеспечивает исключительную четкость картинки.

Архитектура интерфейсов и возможности драйвера

Поддержка мультипротокольных интерфейсов

Модуль оснащен интерфейсами SPI, MCU и MIPI, что обеспечивает гибкость применения как в низкоскоростных системах управления, так и в системах с высокими требованиями к скорости передачи данных. Такая универсальность значительно упрощает интеграцию модуля в широкий спектр аппаратных платформ.

Интеграция микросхемы драйвера RM690B0

Микросхема драйвера RM690B0 объединяет функции управления временными параметрами дисплея (таймингом), регулирования питания и обработки сигналов. Она обеспечивает стабильную частоту обновления кадров 60 Гц, гарантируя плавность смены изображения при сохранении высокой энергоэффективности — качества, критически важного для портативных устройств и аппаратуры с автономным питанием.

Механическая конструкция и надежность

Компактные габариты и конфигурация выводов

Благодаря общим габаритам 38,72 × 51,56 мм и размерам активной области экрана 36,72 × 48,96 мм, данный модуль представляет собой компактное, но при этом высокоэффективное решение для отображения информации. 45-контактный интерфейс обеспечивает целостность сигналов и позволяет реализовать сложные схемы подключения.

Устойчивость к внешним воздействиям

Модуль спроектирован для надежной работы в широком диапазоне температур — от -20°C до +80°C, при этом допустимый диапазон температур хранения составляет от -40°C до +80°C. Это гарантирует стабильную производительность устройства как в потребительской электронике, так и в промышленных условиях эксплуатации.

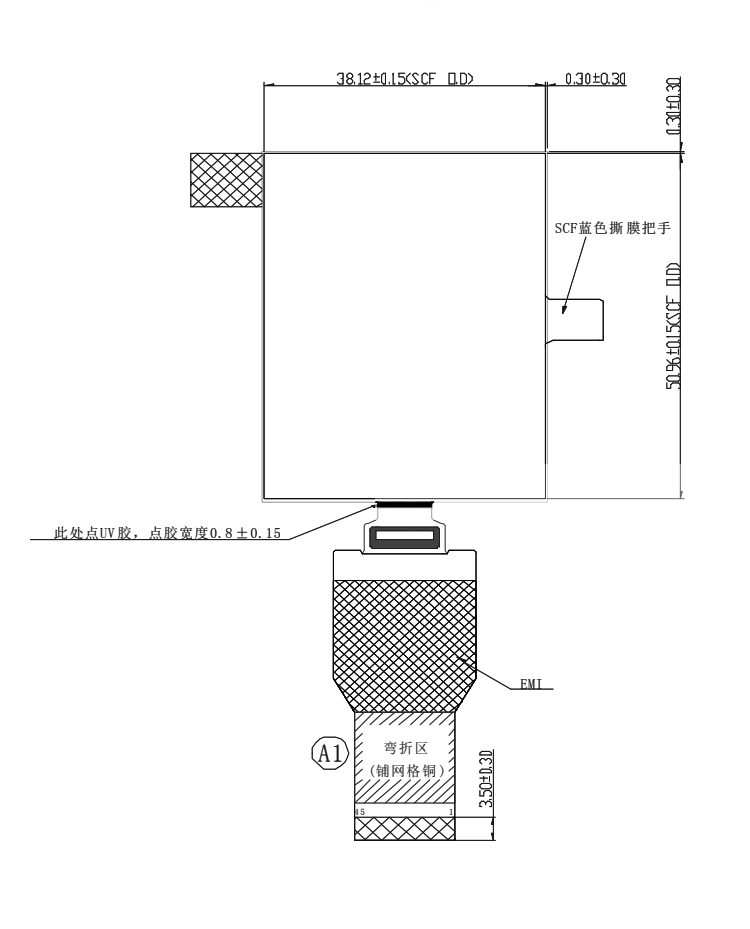

ЧЕРТЕЖ

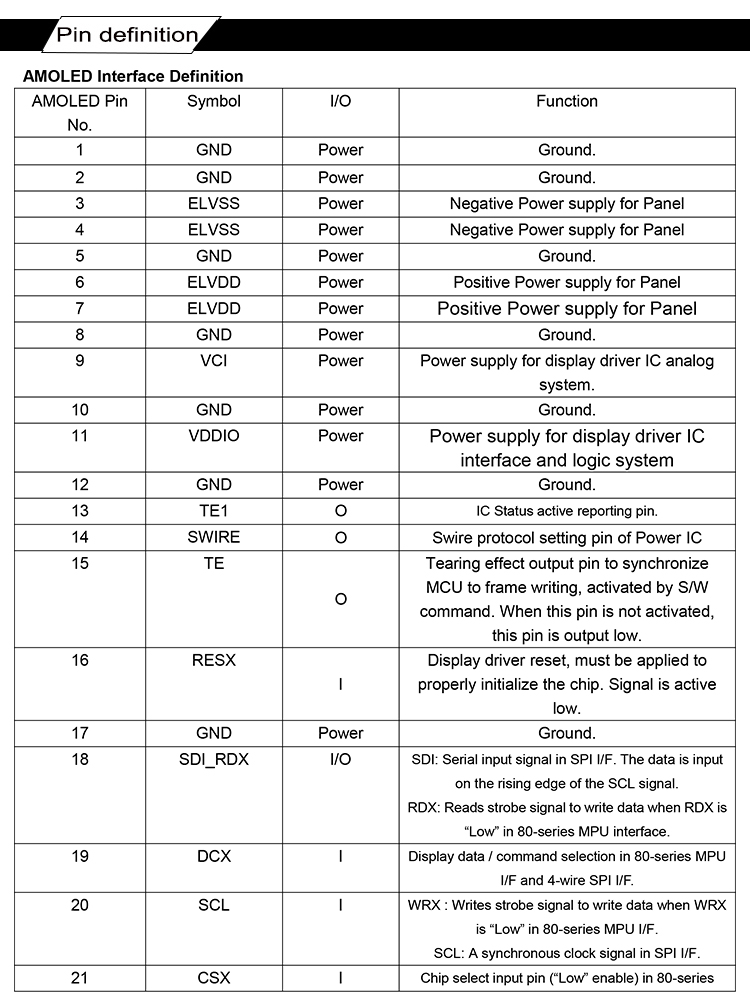

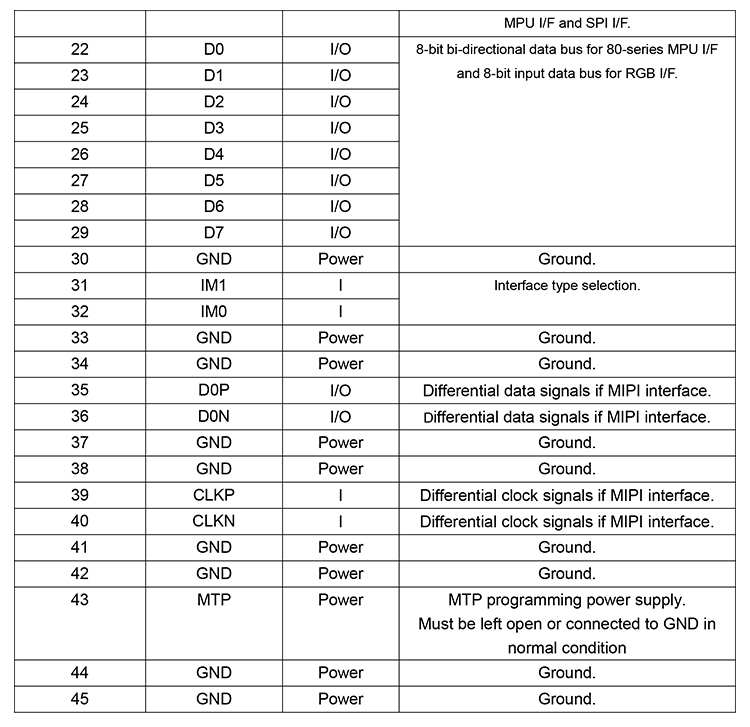

ФУНКЦИИ ВЫВОДОВ ИНТЕРФЕЙСА

Интеграция с учетом специфики применения

Интеллектуальная портативная электроника

Сочетание высокой плотности пикселей, компактных размеров и низкого энергопотребления делает этот дисплей идеальным решением для носимых устройств, портативных терминалов и интеллектуальных панелей управления, требующих яркого и стабильного визуального вывода информации.

Промышленное и встраиваемое оборудование

Широкий диапазон рабочих температур и надежная интеграция драйвера позволяют использовать модуль в промышленной измерительной аппаратуре, медицинском оборудовании и встраиваемых системах, где надежность и четкость изображения имеют первостепенное значение.

Заключение

2,4-дюймовый AMOLED-дисплейный модуль с драйвером RM690B0 представляет собой оптимально сбалансированное решение, сочетающее в себе высокое качество изображения, универсальность интерфейсов и устойчивость к внешним условиям эксплуатации. Его продуманная конструкция и точные оптические характеристики делают его надежным решением для современных электронных устройств, требующих как эффективности, так и высокого качества отображения.
